Faire un circuit imprimé sur une plaque de cuivre - à compléter
Vous avez le schéma de votre circuit imprimé et vous voulez lui donner vie.
Comme montré dans l'article précédent, on peut utiliser le site jlcpcb.com sur lequel on pourra uploader notre schéma au format gerber.
Le prix est raisonnable, on ne manipule pas de produit dangereux, mais il faut attendre d'être livré, ce n'est pas immédiat.
Pour les plus courageux on trouve des méthodes sur Youtube comme celle d'Heliox.
Cet article correspond pour l'instant en partie à de la prise de note de ce que j'en ai vu.
Pour commencer elle indique ces 2 références pour acheter les plaques de cuivre :
- Amazon : https://www.amazon.fr/Cuivre-TOOGOO-Stratifie-platine-recouvert/dp/B01DXF905Y
- Banggood : https://www.banggood.com/FR4-70x50mm-etc
Il faudra obligatoirement du Perchlorure de fer : https://amzn.to/2PdXJTA
Elle rappelle que le perchlorure de fer doit être jeter dans une déchetterie municipale habilitée à recevoir les déchets chimiques.
Il vous faudra une imprimante lazer (pas à jet d'encre), du papier brillant, du papier à poncer avec un grain très fin (de 1000), un récipient en plastique, des gants (exemple sur Amazon),des lunettes et de quoi essuyer.
En option, de l'étain chimique qui coûte un bras : https://www.gotronic.fr/art-etain-chimique-a-froid-6752.htm
Il va falloir imprimer en miroir.
Si vous avez généré le pdf avec Fritzing, il y en a déjà un fichier au format miroir. Prenez celui-là.
Sinon on peut utiliser Acrobat Reader et cliquer sur Modifier le pdf
Appuyer sur les touches CTRL+A pour tout sélectionner puis faire une symétrie

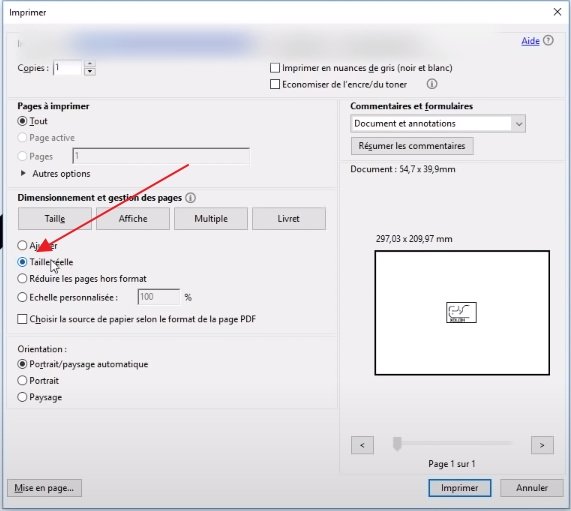

Imprimer votre circuit en taille réelle en Noir et Blanc, et utiliser uniquement une imprimante laser. Cela ne fonctionne pas avec une imprimante jet d'encre.
Pour le support sur lequel vous allez imprimer, prendre une page de magazine qui brille bien
Et la scotcher sur une feuille A4 pour le renforcer.
Ici on voit que j'ai scotché une page de dépliant sur une feuille A4 sur laquelle j'ai imprimé mon circuit.
Des feuilles lustrées pour imprimante laser ça fonctionne aussi

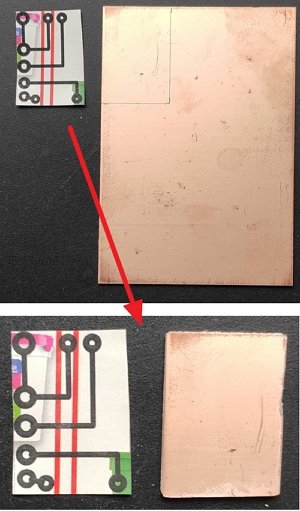

Découper la plaque de cuivre à la même dimension que votre schéma à transférer

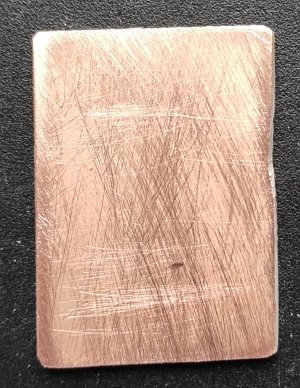

Rayer la surface avec du papier grain 1000 pour que l'encre accroche mieux au transfert.
Bon là cela a été fait au grain 120, je n'avais que cela
Avec de l'acool à 90, nettoyer jusqu'à ce que cela soit propre
Mettre du dissolvant sur la plaque, c'est plus efficace qu'un mélange acétone avec alcool
Plaquer le papier dessus

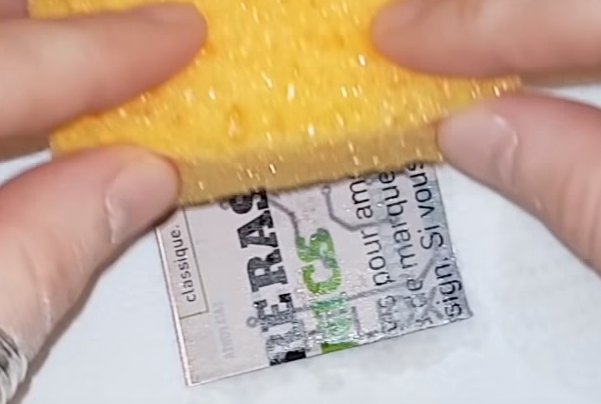

Eponger légèrement pour que le papier adhère bien à la plaque de cuivre et que l'encre se transfert bien. Ne pas appuyer trop fort sinon on risque d'étaler l'encre.
Rajouter du dissolvant dessus puis re éponger. Attendre 10 minutes que cela soit sec
Retirer le papier collé à la plaque de cuivre.
Prendre des gants, aérer la pièce ou mettez vous dehors.
Le perchlorure de fer est livré en poudre, donc il faut le diluer avec de l'eau.
Pour cela, versez un peu d'eau directement dans la bouteille qui contient le perchlorure de fer, refermer la bouteille et secouer un peu.
Prendre un récipient en plastique, y verser un bain de perchlorure de fer et y mettre la plaque de cuivre.
Faire des vaguelettes pendant 10mn, cela va plus vite si c'est à 38 degrés, mais je n'ai pas de technique pour faire monter le produit à cette température.
Astuce
Une technique dit que l'on peut poser délicatement le circuit sur le perchlo, tête vers le bas. A priori cela flotte (je n'ai pas réussi). A mesure que le cuivre va se dissoudre, il ira naturellement vers le bas au fond du bain. La progression se voit au travers de la plaque. Si le circuit colle au fond, le sortir, le laver sous l'eau, le sécher et recommencer.
Rincer à l'eau claire
Froter avec de l'acétone pour retirer l'encre qui est restée et voir le cuivre en dessous
En option on peut protéger la plaque avec de l'étain chimique à froid. Cela aide aussi à la soudure
Plonger la plaque dans un bain avec ce liquide puis le rincer à l'eau claire
Percer avec une meche très fine
